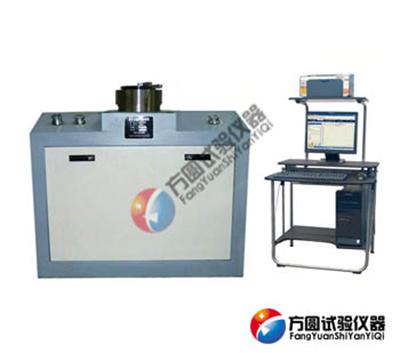

微機控制杯突沖杯試驗機

微機控制杯突試驗機主要特點是杯突值的精度提高到0.01mm，主加載試驗力的控制測量精度為1N，另外，主試驗力的加載速度為等速率控制為伺服控制，恒速率加載，提高了本杯突試驗機器的控制精度，電控機械式加載，輪輻式傳感器提高了主試驗力的測試精度和控制試樣的破裂準確度，選用高精度的編碼器來測量杯突值，從測試精度上來講，能保證小數點后兩位的準確度，整體外觀整潔大方。

1、該杯突試驗機采用了新型的結構原理，為伺服電機恒速度加載，可實現恒速率控制，由計算機控制沖壓過程，沖壓速度可無級調速、預先調定。（過去油缸油源加力無法實現恒速率控制）。

2、夾緊力由液壓油源獨立加載，夾緊力可調整，數據同步顯示、可獨立標定。

3、測力裝置已改過去液壓傳感器為輪輻式傳感器，杯突值測量為編碼器測量，試驗過程中沖頭移動采用我公司的低摩擦移動裝置，結合高精度輪輻式傳感器（直接測力），同時大大提高了試驗機測量杯突值的準確性和可靠性。該儀器的測量裝置和加載裝置及其控制程序的完美匹配，很好的解決了以往試驗數據重復性差的問題，也為我國實行新的杯突機計量檢定規程和杯突試驗方法提供了可靠依據。

4、杯突夾具更換方便、試樣裝卸簡便，試樣放入后，按自動按鈕即可完成夾緊，試驗參數可輸入、更改，沖壓過程實現閉環控制，沖壓力值下降判斷試樣出現裂紋自動停車，同時易于觀察試樣裂紋。試驗數據計算機顯示，并有峰值記憶功能，即最大沖壓力、杯突值等，實現試驗結果的報表、存儲、批次、曲線繪制等，變形高度自動記憶，一次試驗結束可自動恢復到待試驗狀態。

1、板材厚度：0.1～2mm（高精度傳感器，可實現超薄板材試驗）

2、杯突試樣板材寬度：90-100mm；

3、沖杯試樣圓片直徑：φ60mm（可根據用戶要求定做）

4、沖頭行程：60mm；

5、沖壓負荷：50knmax；（根據客戶材料的沖壓力，配置最大沖壓負荷）

6、最大夾緊負荷10kn。（可調整）

7、杯突值分辨率：0.01mm

8、變形精度：±0.5%

9、試驗速度：0.05～200mm/min無極調速

10、杯突試驗?zāi)＞咭?guī)格：

標準沖頭球：φ20±0.05mm

標準墊?？讖剑害?3±0.1mm

標準固定模孔徑：φ27±0.05mm

11、 液壓油：n46號液壓油（一般加油站可購到）。

12、 計算機顯示內容：夾緊負荷、沖壓力、位移及杯突值、速率、試驗曲線等；

13、 控制方式：計算機自動實現試驗過程；

14、 后臺數據庫采用acs，可按用戶要求提供多種格式的數據傳輸軟件；

15、 外形尺寸：780×780×1100（mm）

16、 電源. ac220v. 1.5kw

17、 重量260kg。
