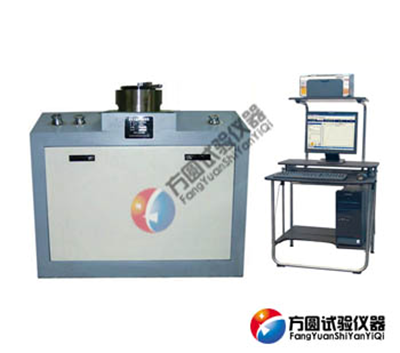

GBW-60B微機屏顯杯突試驗機

本GBW-60B微機屏顯杯突試驗機主要用于金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶的塑性變形性能。滿足國標GB/T 4156-2007《金屬材料  薄板和薄帶埃里克森杯突試驗》的要求。

采用液壓夾緊、液壓沖壓的復合油缸；試樣出現裂紋自動停車，易于觀察裂紋；有峰值記憶功能，即最大沖壓力、最大變形深度自動記憶；翻轉式夾具，沖頭及試樣更換、裝卸方便。GBW-60B為微機屏顯半自動杯突試驗機，采用手動調節試驗速率，PC微機測量、運算、數顯結果、打印等。可計算和數顯材料杯突值及試驗平均值，繪制曲線，打印當次試驗數據及試驗的平均值。

GBW-60Z為微機控制自動杯突試驗機，PC微機操作控制，根據預先設定的程序和數據，自動完成夾緊、沖壓、測量、計算、停車等。還可根據GB5125-1985《有色金屬沖杯試驗方法》做沖杯試驗，檢驗有色金屬薄板的各向異性。

規格型號 GBW-60B

可試鋼板厚度 標準杯突試驗0.1-2mm，（非標杯突試驗:0.1-3mm）

板材最大寬度 100mm

沖頭最大行程 60mm

夾緊活塞行程 19-21 mm

最大沖杯負荷 60kN

最大夾緊負荷 25kN

模具規格 標準沖頭直徑：Φ20±0.05mm，標準墊?？讖剑害?3±0.1mm

標準壓?？讖剑?/span>Φ27±0.05mm；（非標定做）

數顯分辨率 0.01mm

數顯方式 PC屏顯

顯示內容 夾緊力、沖壓力、位移及杯突值、速率，繪力-位移曲線

控制方式 手動調節速率、自動判斷記錄杯突值

結構特點 復合油缸、雙油泵供油、光柵尺測量

GBW-60B微機屏顯杯突試驗機主機采用雙油箱、雙油泵供油、復合油缸結構；微機控制試驗過程及數據測試、處理。

1.采用固定閥口，微機控制操作、判斷狀態、采集信號和處理數據。

2.試驗過程

開機后啟動油泵（雙泵）試驗，自動開啟夾緊力閥，夾緊力達到預定值后，微機控制自動切換并自動跟蹤記錄杯突深度值、自動判斷截止?fàn)顟B(tài)、記錄最大杯突深度值→自動回程切換，快速回缸，系統回復下次試驗狀態。

3.軟件程序由方圓GBW-60B微機屏顯杯突試驗機主機制造廠家自主開發，為開放式編程，能夠?qū)崿F(xiàn)批輸入、批試驗、批數據傳輸，能夠與服務器相連，實現數據的上傳下達，數據傳輸協議滿足S485/232串口協議或甲方要求的其他協議。
