WAW-1000C微機控制電液伺服萬能試驗機

類型：微機控制電液伺服萬能試驗機 產品熱度：

WAW-C系列微機控制電液伺服萬能試驗機可分為WAW-300C WAW-600C WAW-1000C三種型號，主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后

索取價格

產品介紹

WAW-1000C微機控制電液伺服萬能試驗機 WAW-C系列微機控制電液伺服萬能試驗機可分為WAW-300C WAW-600C WAW-1000C三種型號，主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后可對水泥、混凝土、磚、瓦、橡膠及其制品進行檢測。

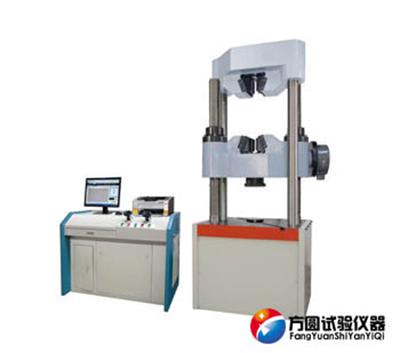

本機由蝸輪蝸桿下置式主機及琴式油源控制柜組成，油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方，壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現，中橫梁升降采用蝸輪蝸桿傳動。計算機全自動閉環控制高性能電液伺服閥完成對各種材料的拉伸、壓縮、彎曲等試驗。試驗結束后自動采取材料的FM、REH、REL、RPO.2、RP1、RM和彈性模量E等實驗結果。

WAW-1000C微機控制電液伺服萬能試驗機

1、在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。

2、具有等速應力、等速應變、等速位移、拉伸控制、程序編輯器等多種控制模式，各種控制模式在試驗過程中可任意平滑切換。

3、測控軟件基于中文windowsXP操作系統平臺，具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式、可滿足不同材料的測試。對已相同條件的試樣一次輸入批量自動生成，還可制作條件模板。

4、試驗自動完成后試樣信息、試驗數據、試驗曲線等自動存儲。

5、根據試驗力大小或材料變形大小自動切換到適當量程，以確保試驗數據測量的準確性。

6、試驗數據（試驗力、位移、變形）加載狀態和試驗曲線隨試驗過程實時屏幕顯示。

7、WAW-C系列微機控制電液伺服萬能試驗機可根據實際需要可以選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示、分析、和打印。

8、具有自動和人工兩種模式分析試驗結果，僅適用鼠標即可在試驗曲線上找到試驗結果的相關對應點。

9、用戶可根據試驗機需求任意編輯標準文本報表格式或者EXCEL文本報表格式。

10、當負荷超過滿量程的2%-5%時自動過載保護停機

11、可根據試樣條件、試驗日期和試驗數據自動查詢所有相關歷史記錄

12、軟件預留數據庫接口，方便于實驗室間局域聯網，便于實驗數據管理。

WAW-1000C微機控制電液伺服萬能試驗機

產品型號	WAW-300C	WAW-600C	WAW-1000C
主機結構形式	蝸輪蝸桿油缸下置式結構
最大試驗力	300 kN	600 kN	1000 kN
試驗機級別	1級/0.5級
試驗力測量范圍	1%-100%FS
試驗力示值相對誤差	≦示值的1%
力分辨率	1/300000
變形測量裝置	電子式引伸計
變形示值相對誤差	≦示值的±0.5%
位移測量裝置	光電編碼器
位移示值相對誤差	≦示值的±1%/0.5%
位移分辨力	0.01mm
活塞最大移動速度	0.05-100（mm/min）無極調速
橫梁調整速度	150（mm/min）
控制方式	三閉環控制和編程控制
安全保護裝置	機械限位保護和軟件過載保護
有效拉伸空間	650mm
有效壓縮空間	550mm
立柱間距	530mm	650mm	760mm
夾緊方式	液壓自動夾緊
圓試樣夾持直徑	φ10-φ32mm	Φ13-φ40mm	Φ12-φ60mm
扁試樣夾持厚度	0-15mm	0-30mm	0-55mm
扁試樣夾持寬度	76mm	80mm	80mm
上下壓盤尺寸	204*204mm
彎曲支輥間距	600 mm
彎曲支輥寬度	140mm
活塞最大行程	250mm
主機外形尺寸	1000×600×2365	1180×750×2633	1320×800×2965
主機電源	1.1KW	1.1KW	3KW
油源控制柜外形尺寸	960×630×900	960×630×900	960×630×900
控制柜電源	1.5 KW	1.5 KW	2.2 KW
主機機重量	3000kg	3200kg	5500kg
