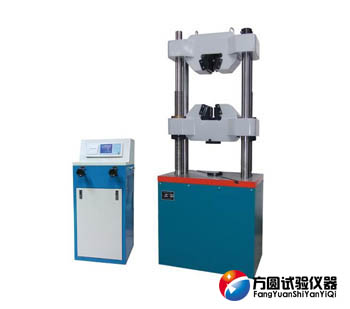

電液伺服鐵塔專用萬能試驗機

電液伺服鐵塔專用萬能試驗機主要用于檢測電力金具鐵塔的最大力、抗拉強度、屈服強度、彈性模量、斷后伸長率、斷面收縮率等力學性能。該試驗機采用計算機全自動閉環控制、傳感器測力、計算機屏幕實時顯示、具有存儲打印功能、試樣液壓自動夾緊。

依據標準：
GB/T3159《液壓式萬能試驗機》
GB/T228《金屬材料室溫拉伸試驗方法》

主機結構形式 雙立柱雙絲杠油缸下置式結構
最大試驗力 100 kN 300 kN 600 kN 1000 kN
試驗機級別 1級
試驗力測量范圍 2%-100%
試驗力示值
相對誤差 ≦示值的±1%
活塞最大移動速率 70（mm/min）
橫梁調整速度 120（mm/min）
活塞最大行程 250mm
控制方式 手動加載
有效拉伸空間 650mm
有效壓縮空間 550mm
立柱間距 540mm 540mm 540 650mm
夾緊方式 手動夾緊(可選配液壓夾緊)
圓試樣夾持直徑 φ6-φ26mm φ6-φ26mm φ13-φ40mm φ13-φ40mm
扁試樣夾持厚度 0-15mm 0-15mm 0-15mm 0-30mm
扁試樣夾持寬度 70mm 70mm 75mm 75mm
上下壓盤尺寸 φ160/204*204mm（選配）
彎曲支輥間距 600 mm
彎曲支輥寬度 140mm
安全保護裝置 機械限位保護和軟件過載保護
主機外形尺寸 810×560×2050 810×560×2050 830×580×2150 1060×660×2450
主機電源 0.55KW 0.55KW 0.55KW 0.75KW
油源控制柜外形尺寸 580×550×1280 580×550×1280 580×550×1280 580×550×1280
控制柜電源 1.5 KW 1.5 1.5 1.5
主機機重量 1500kg 1800kg 2100kg 2800kg
