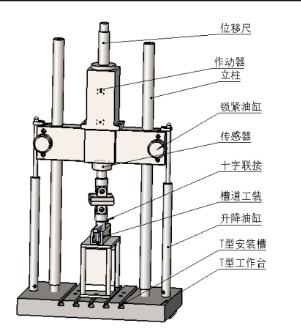

槽道疲勞試驗機

槽道疲勞試驗機主要技術參數：

1、最大靜態試驗力：±100kN，精度±0.5%，精度范圍2%—100FS.；

2、最大動態試驗力：±100kN；動態波動度2%；

3、作動器行程：±100mm，示值精度±0.5%FS；

4、加載通道數量：單通道

5、控制方式：全數字液壓伺服協調控制,協調加載；

6、控制模式：全數字力、位移閉環控制，控制模式可平滑切換；

7、輸入波形：正弦、三角、方波、梯形、斜波等；

8、控制頻率范圍：0.1-50Hz；

9、幅頻特性：3Hz時，振幅±7mm；

10、伺服泵站：單組40L伺服泵站，總流量40L/min，壓力21Mpa，電機總功率21KW（單個最大15KW），過濾精度3μ；

11、伺服閥流量：≥100L/min；

12、框架最大承受載荷：300kN；龍門框架剛度≥3.0*108N/m ，外形尺寸寬*高660*1000mm；作動器安裝位置自動可調整，以適應對各種試樣進行試驗；可調整高度的移動橫梁。；

13、鑄造T型鐵底板尺寸：650*800*70mm，鑄造鐵底預留孔，便于各種式樣安裝；

14、制冷采用油冷。

零部件配置表：

1、100KN伺服作動器 1套

2、位移傳感器 1件

3、力傳感器 1件

5、恒壓伺服泵站 1套

6、三通道分油器 1套

7、管路系統及密封件 1套

8、電纜及信號線 1套

9、控制器 1套

10、鑄造底板 1套

11、附具及備件 1套

12、油冷機 1套

13、控制軟件及數據處理 1套

14、計算機、打印機 各1臺
