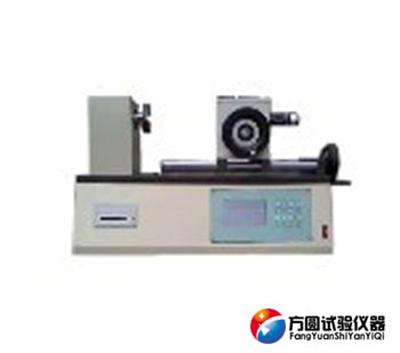

TNS臥式彈簧扭轉試驗機

TNS臥式彈簧扭轉試驗機

類型:彈簧試驗機    產品熱度:

產品概述 TNS臥式彈簧扭轉試驗機由機械加力、傳感器扭矩檢測、光電編碼器轉角顯示、機座等部分組成,適用于對各種扭轉彈簧,蝸卷彈簧做扭轉試驗

索取價格

產品介紹

TNS臥式彈簧扭轉試驗機

產品概述

TNS臥式彈簧扭轉試驗機由機械加力、傳感器扭矩檢測、光電編碼器轉角顯示、機座等部分組成,適用于對各種扭轉彈簧,蝸卷彈簧做扭轉試驗,在一定的轉角下測定彈簧的扭矩,或在一定的扭矩下測定彈簧的轉角,也可用于其它彈性元件和磨擦機構的扭轉試驗。該試驗機通過電機、減速機、齒輪的傳動,帶動扭轉彈簧作往復運動,實現對扭簧的扭轉性能的檢測。該機無污染、效率高,具有較寬的調頻范圍和試驗空間,配上合適的輔具,可完成不同規格的彈簧疲勞試驗。主要使用于彈簧制造,低壓電器,動力機械,大專院校及科研單位實驗試等單位。

TNS臥式彈簧扭轉試驗機

【主機】采用臥式結構,主體結構采用框架鑄造結構,以保證整機的剛性。夾具采用優

質合金結構鋼40CrNiMoA淬火(HRC45~50)方式,主傳動軸采用合金結構鋼淬火處理,

保證其使用壽命。試樣的安裝、拆卸方便、快捷。

【傳動系統】采用蝸輪蝸桿減速器傳動,保證傳動的均勻、穩定及傳動精度。

【測量顯示系統】該機采用光電編碼器采集試樣的扭轉角度θ,高精度輸出對稱性扭矩

傳感器采集試樣的扭矩T。液晶顯示試樣的扭矩T、扭轉角度θ。數據處理試件的最大扭

矩、最大扭轉角度、扭轉強度等。

【安全保護裝置】達到設置次數自動停機。

工作條件:

試驗機在下列條件下正常工作:

(1)在室溫20±10 ℃ 范圍內,相對濕度≤80%;

(2)在穩固的基礎上放置;

(3)在周圍無振動,無腐蝕性介質和無強電磁場干擾的清潔的環境中;

(4)電源電壓的波動范圍不應超過額定電壓的±10%。

TNS臥式彈簧扭轉試驗機

序號

項 目 名 稱

規 格、參 數 及 指 標

1

產品型號

TNS-S5000

TNS-S2000

TNS-S1000

TNS-S500

2

最大試驗扭矩MN (Nmm)

5000

2000

1000

500

3

扭矩最小讀數值 (Nmm)

0.5

0.2

0.1

0.05

4

扭矩精確測量范圍(Nmm)

500-5000

200-2000

100-1000

50-500

5

扭轉角最大讀數值( o )

9999.9







6

扭轉角最小讀數值( o )

0.1







7

扭矩盤間最大距離

≥160







8

扭矩示值相對誤差

≤±1.0%







9

扭矩示值重復性相對誤差

≤1.0%







10

工作電壓

AC220V±10%







扭轉試驗機的工作環境要求

1、在室溫10°-35℃范圍內,對聞到要嚴格的試驗,試驗溫度應為:23℃±5℃;

2、相對濕度不大于80%;

3、在穩固的基礎上正確安裝;

4、在周圍無振動、無腐蝕性介質和無強電干擾的清潔的環境中

5、電源電壓的波動范圍不應超過額定電壓的10%。
