WDW-500E微機控制電子萬能試驗機

WDW-500E微機控制電子萬能試驗機

類型:微機控制電子萬能試驗機    產品熱度:

濟南方圓生產的WDW-500E微機控制電子萬能試驗機適用于質量監督、教學科研、航空航天、鋼鐵冶金、汽車、建工建材等試驗領域。如您有需求或任何想要

索取價格

產品介紹

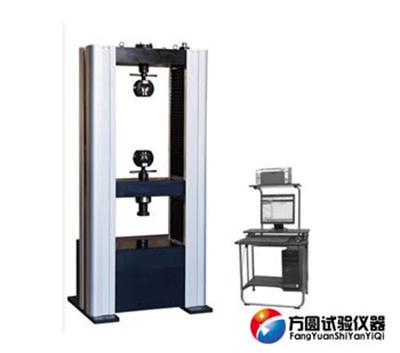

WDW-500E微機控制電子萬能試驗機

濟南方圓生產的WDW-500E微機控制電子萬能試驗機適用于質量監督、教學科研、航空航天、鋼鐵冶金、汽車、建工建材等試驗領域。如您有需求或任何想要咨詢的問題,歡迎您隨時致電我司, 24小時熱線:0531-83157169,我們將有專業的技術人員竭誠為您服務。

WDW-500E微機控制電子萬能試驗機

WDW-E微機控制電子萬能試驗機的設計采用國外的先進控制理念,滿足國家標準GB/T228《金屬材料室溫拉伸試驗方法》GB/T7314《金屬材料室溫壓縮試驗方法》GB/T14452《金屬材料彎曲力學性能試驗方法》可以滿足GB、、ASTM、DIN等標準??筛鶕?jù)客戶需求增加其它相應標準。外形美觀、操作方便、性能穩定可靠。計算機通過方圓公司研制的全數字控制系統進行采集控制、經方圓全數字調速控制器直接控制全數字調速電機轉動、轉速經減速系統減速后通過精密絲杠副實現橫梁上升、下降,完成試樣的拉伸、剝離等力學性能試驗。

WDW-500E微機控制電子萬能試驗機








序號

技術指標

WDW-500E

1

試驗機等級

1級或0.5級

2

試驗力最大值

500kN

3

試驗力測量范圍

最大試驗力的(0.4%~100%)

4

試驗力測量精度

最大試驗力的(0.2%~100%)測量范圍內,優于示值的±1%(1級);
         最大試驗力的(0.4%~100%)測量范圍內,優于示值的±0.5%(0.5級)

5

試驗力分辨力

±300000碼

6

變形最大值

10mm

7

變形測量范圍

引伸計滿量程的0.2%-100%

8

變形測量精度

引伸計滿量程的0.2%-100%范圍內,優于示值的±1%(1級);
         引伸計滿量程的0.2%-100%范圍內,優于示值的±0.5%(0.5級)

9

位移測量精度

優于示值的±1%(1級);優于示值的±0.5%(0.5級)

10

位移分辨力

0.001mm

11

位移速度(mm/min)

0. 005 ~ 500 ,無級調速

12

拉伸行程

600

13

壓縮行程

600

14

試驗寬度

650

15

力控速率調節范圍

0.005--5%Fs/s

16

力控速率控制精度

為±1%設定值以內

17

變形速率調節范圍

0.005—5%Fs/s

18

變形速率控制精度

速率<0.05%Fs時,為±1%設定值以內;
         速率>0.05%Fs時,為±0.5%設定值以內

19

位移速率控制精度

0.005—250mm/min

20

恒力、恒位移、恒變形控制范圍

0.5%~100%Fs

21

恒力、恒位移、恒變形控制精度

設定值≥10%Fs時,為設定值的±0.1%以內;
         速率<10%Fs時,為設定值的±1%以內

22

工作環境

室溫10~35℃,濕度20%~80%

23

主機外形尺寸
         (寬×深×高)(mm)

1150×770×2817

24

主機重量

2800

友情提示:以上參數均為參考,具體可以來電咨詢。

WDW-500E微機控制電子萬能試驗機

1.基于WINDOWS操作平臺,軟件操作簡單、功能強大,人機對話式結構。采用標準的WindowsXP風格,操作簡單易學

軟件采用模塊化設計,不同的試驗類型創建,試驗控制以及數據分析都有獨立的模塊,與主程序分離??梢赃m應多種試驗類型的試驗控制和數據處理

2.試驗數據可由用戶自行添加,個數不限,采用模板方式新建試驗記錄,方便快捷

3.自動完成試驗過程、判斷破型,自動記錄保存試驗數據。所有試驗數據以國際通用的XML格式保存

4.高效的試驗數據管理功能,能按多種方式實現試驗數據的快速查詢、加載與刪除

5.試驗結束系統自動分析、統計試驗結果,分析方式可由用戶自行設定

6.靈活的報表編輯功能,為用戶提供了面向圖形排版的專用報表編輯工具,簡單易學,能方便的打印試驗曲線及相關圖片、文字

7.用戶可根據需要對試驗數據進行刪除

8.用戶可以根據需要改變分析方法,數據可以根據本身需要自行修改修約方式

9.專用的數據庫管理庫模塊

10.同時記錄力-時間,變形-時間、力-變形試驗曲線,可隨時切換觀察,任意放大縮小,水平或垂直移動,實時高速采樣

11.采用人機交互方式分析計算測試材料的機械性能指標,試驗結束時系統會自動計算彈性模量,屈服強度、抗拉強度、RP0.2/1.0等,在自動分析的基礎上,還可以人工干預修正分析結果,提高分析的準確性

12.提供多種報表打印接口,用戶可根據需要編輯任何格式的報表

13.試驗數據采用標準數據庫管理方式,自動保存所有試驗數據和曲線,試驗過程中實時顯示試驗曲線,試驗完成后試件的測試數據、曲線和試件信息都會在這操作窗口中顯示出來。

14.數據查詢窗口:可對歷史試驗數據進行數據庫查詢,只需輸入一定的條件,可以把試驗數據立即找到。

15.自動標定窗口:力值和變形可以自動標定,在我們調試完成后,如果用戶感覺示值不準或者測控參數被改動,只需點擊自動校正按鈕,系統參數就會恢復到調試時的狀態。

16.批量數據處理及批量報告打印窗口:可對一批同類試件進行匯總分析,對測控?cái)?shù)據進行對比并計算平均值,可以對試件進行成批匯總打印。我們可以為客戶定制特殊的試驗報告。這些只是多種形式的幾個代表。試驗報告也可根據用戶要求進行編輯打印并具有相關處理軟件(批量處理、控制編程器、MaxDoc報表處理器、MaxXls報表處理器等)

滿足標準

GB/T16491-1996 電子萬能試驗機》

GB/T228《金屬材料室溫拉伸試驗方法》

GB/T7314《金屬材料室溫壓縮試驗方法》

GB/T14452《金屬材料彎曲力學性能試驗方法》

可以滿足GB、、ASTM、DIN等標準??筛鶕?jù)客戶需求增加其它相應標準。

WDW-500E微機控制電子萬能試驗機

計量質檢;橡膠塑料;冶金鋼鐵;機械制造;電子電器;汽車生產;紡織化纖;電線電纜;包裝材料和食品;儀器儀表;醫療器械;民用核能;民用航空;高等院校;科研實驗所;商檢仲裁、技術監督部門;建材陶瓷;石油化工;其它行業。

原裝配置:

拉伸夾具 1套;彎曲夾具1套;壓縮夾具1套

可拓展配置:

電子引伸計;大變形(旋轉式或固定式);高低溫箱;高溫爐;T型工作臺,可根據客戶提供的試驗標準或試驗試樣選擇的夾具或特殊設計的夾具與附件,費用另計。
