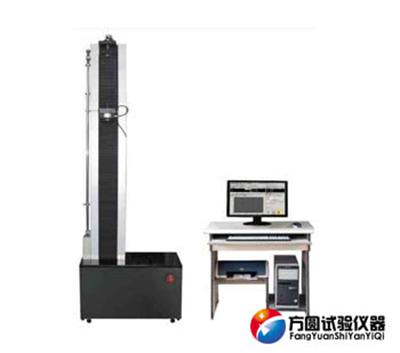

濟南方圓生產的TLS-W系列微機控制彈簧拉壓試驗機(單臂)是廣大彈簧生產企業、大專院校、科研單位、技術監督部門的理想測試設備。如您有需求或任何想要咨詢的問題,歡迎您隨時致電我司,24小時熱:0531-83157169,我們將有專業的技術人員竭誠為您服務。
TLS-W系列微機控制彈簧拉壓試驗機應用拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。試驗機主機與輔具的設計借鑒了日本島津的先進技術,外形美觀,操作方便,性能穩定可靠。計算機系統通過控制器,經調速系統控制伺服電機轉動,經減速系統減速后通過精密絲杠副帶動壓盤上升、下降,完成試樣的壓縮等力學性能試驗。該機采用調速精度高、性能穩定的全數字伺服調速系統及伺服電機作為驅動系統,濟南方圓控制器作為控制系統核心,以Windows為操作界面的控制與數據處理軟件,實現試驗力、試驗力峰值、橫梁位移、試驗變形及試驗曲線的屏幕顯示,所有試驗操作均可以通過鼠標在計算機上自動完成。
2.1 主機:采用單臂式結構。
2.2 傳動系統:由減速器、精密絲杠副及導向部分等組成。
2.3 驅動系統:由交流伺服調速器極其電機實現系統驅動。
2.4 測量控制系統:試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成;位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理,實現計算機顯示、控制及數據處理等功能。
2.5 安全保護裝置:式樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。
1、樣式:單臂式
2、最大試驗力:100N、200N、500N、1000N、2000N、5000N
3、試驗力分檔:×1、×2、×5、×10、四檔;
4、量程:2%-100%;
5、試驗力準確度;±1%
6、位移分辨率:0.01mm;
7、位移測量準確度:±1%;
8、拉伸行程:700mm(可增大)
9、壓縮行程:700mm(可增大)
10、試驗行程:700mm(可增大)
11、位移速度控制范圍: 0.1mm/min~500mm/min 分檔可調
12、位移速度控制精度:±1%;
13、試驗機級別:1級
14、變形示值誤差:≤±(50+0.15L)
15、外觀:應符合GB/T2611要求
16、成套性:符合標準要求
17、保護功能:試驗機有過載保護功能
18、供電電源:220V,50Hz
系統基本配置
1、試驗機主 1套
1.1直流伺服 1套
1.2直流伺服調速系統 1套
1.3高精度負荷傳感器 1只
1.4精密絲杠 2套
1.5減速系 1套
2、全數字控制系 1套
3、聯想品牌計算 1臺
4、噴墨打印機 1臺
5、基于Windows操作系統的計算機控制軟件 1套
6、隨機工具(提供安裝、維修、操作所需的專用工具) 1套
7、拉伸夾具 1套
8、壓縮附具 1套
