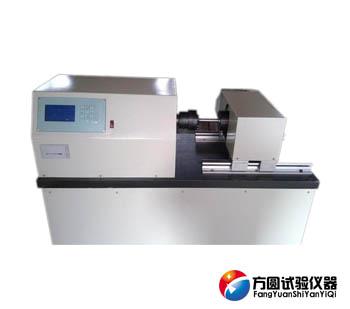

金屬線材扭轉試驗機是我廠研制的一種數顯計數的新型線材扭轉試驗機，主要用于Φ3.0~Φ10.0金屬線材的扭轉試驗。用于測定金屬線材在單向或雙向扭轉中承受塑性變形的能力及顯示線材的表面和內部缺陷。為生產線材和使用線材的單位提供了可靠的測量手段。

2.1兩夾頭同軸度<0.4

2.2移動導軌在全長范圍內的平直度<0.2

2.3兩夾頭最大距離≥  550

2.4旋轉速度30轉/分   60轉/分

2.5鉗口硬度HRC55~65

2.6砝碼允差±0.01%

2.7試驗機工作噪聲<70db

2.8 環境與工作條件

a.溫度10°~35C

b.在穩固的基礎上放置，其水平度<0.2‰

c.再無震動的環境中

d周圍無腐蝕性介質

e電源  三相四線  380Ⅴ±10%   50HZ

金屬線材扭轉試驗機由機械部分和電器兩大部分組成。計數由原來的機械結構改成電子計數，計數最小值可達0.1圈，試驗中的軸向加力，旋轉加力，試驗試件斷開時的圈數鎖存，終止試驗均由電子電路控制，操作簡單方便。

3.1 機器的右端為軸向可移動夾頭，夾頭的移動采用了滑動軸承，摩擦阻力小，可靠的保證了軸向移動的平值度。軸向加力采用了10：1杠桿砝碼加力。機器的左端是溜板箱，溜板箱由電機拖動，使之可左右移動，溜板箱內由電機.減速箱.光碼盤和旋轉夾頭組成。機器的最左端裝有左移位開關，保證設備的安全。

3.2 電器系統：由供電部分.控制部分.顯示部分組成，

安裝與調整

4.1 將設備從包裝箱中取出，放置在一個高0-400mm的水泥臺面上，放置的環境不能有腐蝕性介質，使用準確度不低于0.05mm/m的水平儀，將設備的水平調整到不大于0.2‰水平上，

在標有“〒”的螺釘上接上一根導線，導線的另一端接大地。

4.2 把電源插頭插在有零線的4芯三相~380V電源插座上，打開電源數碼管顯示0.0，將控制面板上左右行選擇開關置在左右任一位置，按動“試驗”按鈕開關，觀察溜板箱移動方向是否與所置開關方向一致，溜板箱向左手方向為左移，反之右移，如不一致可將電源插頭其中兩根相線對調即可，如按動綠色試驗按鈕開關無動作或有異常響聲，立即關掉總電源開關，檢查三相四線是否缺相或無零線，在按要求接好后再加電。

4.3調整砝碼托盤高度：

觀察右端砝碼托盤在自由下垂的位置時是否落在減震座〈自制〉或地上，如有間隙.調整調節螺釘至砝碼托盤落在減振座上。然后用手拉動夾頭使杠桿處與水平位置，觀察砝碼托盤是否離開減振座，數字鎖定開關是否彈起，如沒有離開減振座，調節緊古裝置上的螺釘，上拉鋼絲繩使拖盤離開減振座，擰緊緊固裝置上的螺釘，再讓砝碼托盤自由下樓落，觀察是否落在減振座上。如此反復調整使砝碼托盤自由下落時落在減振座上，杠桿處于水平位置時離開減振座即可。

 操作使用

5.1 試件的準備

a. 試件的長短按GB/T239-1999金屬線材扭轉試驗方法規定：

Φ1.0~<Φ5.0   L=100d    Φ5.0~Φ10.0    L=50d

加上夾頭的裝夾長度每端為30mm， 共60mm

b 試件盡可能平直，必要時可用手嬌直，當用手不能嬌直時，可將試件置于木材.塑料.銅質表面上，用這些相同材料制成的錘子或其它方法輕輕嬌直。但不能傷及表面，也不得扭曲試件，局部有硬彎的線材不得用于試驗。

5.2 試件的裝夾

a 根據試件的直徑選擇夾板，試件直徑大于2的選擇兩凹槽夾板，試件直徑小于2的選擇一個凹槽另一個為凸起，選好夾板后，將夾板推入左右二夾頭的方孔中。

ｂ打開電源總開關計數器顯示０.０，根據試件的長短及兩夾頭的距離，將左右行開關置在相應的位置，按動綠色試驗按鈕，使兩夾頭的距離到合適位置，將試件的一端插入在一夾頭內30ｍｍ，用板手旋轉夾頭底下Ｍ20的螺釘，使試件的中心對準夾頭上的中線，然后用扳手旋轉夾頭上方的Ｍ20螺釘，使兩夾板夾住試件，然后反復調整兩個螺釘，使試件對準夾頭的中心線后旋緊螺釘夾緊，然后照同樣的方法夾緊試件的另一端。

ｃ試件軸向拉緊力及扭轉速度選擇。根據ＧＢ/Ｔ２３９-１９９９的要求，為時試件在試驗過程中平直，應施加某種形式的拉緊力，這種拉緊力不得大于試驗線材公稱抗拉強度相應力值的２％，該試驗機采用10:1杠桿砝碼加力，其加力大小等于砝碼標稱值*10。
