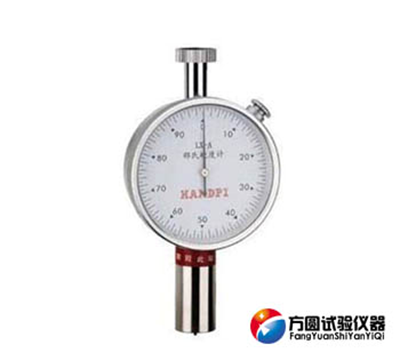

LX-A便攜式橡膠邵氏硬度計(jì)

LX-A便攜式邵氏硬度計(jì)適用于中低硬度塑料、皮革、各類(lèi)橡膠、多元脂、蠟等硬度的測(cè)試儀器。本產(chǎn)品符合國(guó)家GB/T531-1999標(biāo)準(zhǔn)及其它相關(guān)標(biāo)準(zhǔn)的要求。

:

指針式指示，讀數(shù)方便、準(zhǔn)確、精度高

手持式設(shè)計(jì)，攜帶方便，可手持測(cè)量，也可安裝在配套的測(cè)試架上測(cè)試

技術(shù)參數(shù)及規(guī)格:

刻度盤(pán)值：0～100HA

推薦測(cè)量范圍：10～90HA

壓針行程：2.5mm

壓針頭部尺寸：φ0.79mm

外形尺寸：115×60×25mm

重    量：～0.5kg

LX-A邵氏硬度計(jì)使用要求

1、測(cè)定前應(yīng)檢查硬度計(jì)的指針在自由狀態(tài)下應(yīng)指向零位。如指針量偏離零位時(shí)，可以松動(dòng)右上角壓緊螺釘，轉(zhuǎn)動(dòng)表面，對(duì)準(zhǔn)零位。然后將硬度計(jì)壓在玻璃板上，壓針端面與壓足底面緊密接觸于玻璃板上時(shí)，指針應(yīng)指向100+/-1HA，如不指向100+/-1HA時(shí)，可輕微按動(dòng)壓針幾次，如仍不指100+/-1HA時(shí)，則此硬度計(jì)不能使用。如在邵氏硬度計(jì)測(cè)試機(jī)架上使用時(shí)，可撥動(dòng)手柄，使工作臺(tái)上升至定荷砝碼抬起，使壓針端面與壓足平面緊密接觸于玻璃工作臺(tái)時(shí)，指針應(yīng)指向100+/-1HA。如不指100+/-1HA時(shí)，可調(diào)整工作臺(tái)平面的調(diào)節(jié)螺釘，若調(diào)整后指針仍不指100+/-1HA時(shí)，送生產(chǎn)單位調(diào)整為宜。

2、橡膠的試樣及試驗(yàn)溫度要求

a.橡膠的試樣厚度不小于6mm，寬度不小于15mm，長(zhǎng)度不小于35mm，試樣厚度不足6mm時(shí)，可用同樣膠片重疊測(cè)定，但不超過(guò)3層。并要求膠片上下平行。

b、檢定時(shí)室溫為23℃±5℃，檢定前硬度計(jì)在此溫度下至少存放1小時(shí)。

3、塑料試樣及試驗(yàn)溫度要求

a.塑料試樣為正方形，邊長(zhǎng)50mm、厚度6mm。也允許采用50×15mm的試樣。

b.在可能的情況下，試樣在測(cè)試前應(yīng)按照GB/T2941-1991規(guī)定在實(shí)驗(yàn)室標(biāo)準(zhǔn)溫度下進(jìn)行調(diào)節(jié)。比對(duì)試驗(yàn)或系列試驗(yàn)必須在相同溫度下進(jìn)行。

4、橡膠及塑料試樣表面均應(yīng)光滑、平整、不應(yīng)有機(jī)械損傷及雜質(zhì)等缺陷。

5、硬度計(jì)使用35000次后，建議每使用10000次左右按GB531規(guī)定檢查彈簧壓力與指針刻度關(guān)系及壓針端部的形狀尺寸。

6、硬度計(jì)使用完畢后，裝入儀器盒或儀器箱內(nèi)，放置干燥處，防止受潮。

7、定荷測(cè)定架上的升降小軸和工作臺(tái)底部，請(qǐng)注意經(jīng)?？粮蓛簦可倭糠冷P油，以防生銹。

8、使用邵氏硬度計(jì)時(shí)，當(dāng)A型硬度計(jì)示值低于10HA時(shí)是不準(zhǔn)確的，測(cè)量結(jié)果不能使用。A型硬度計(jì)測(cè)量值超出90HA時(shí)推薦使用D型硬度計(jì)。
