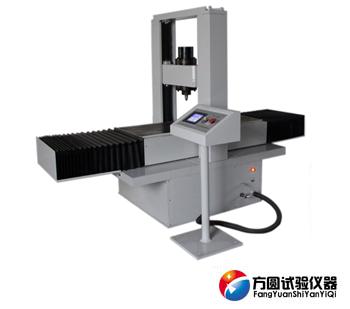

龍門布氏硬度計

機身及工作臺采用精密鑄造工藝，構造堅固、剛性好、精確、可靠、耐用；

門式機架，大型可移動工作臺，最大移動距離1000mm;（可根據客戶要求訂做）

測試機構采用輪輻式壓力傳感器；PLC防干擾控制器；

進口伺服電機，高精度滾珠絲杠及直線導軌；

試驗力、加載飽和時間、進給速度、測試速度可人為調整控制；

電子加力，實驗過程自動化，無人為操作誤差；可選配CCD圖像處理系統；

特別適用于測定大型金屬零件的布氏硬度；

精度符合GB/T231.2， 6506-2和美國ASTM E10。

該產品測定黑色金屬，有色金屬及軸承合金材料的布氏硬度；

特別適用于特大工件的布氏硬度的精準測量。

測量范圍32-650HBW；

試驗力：7355.3、9807、29421N（750、1000、3000kgf)；

試樣允許最大高度：950mm；（可根據客戶要求訂做）

兩立柱間距離：1350mm；（可根據客戶要求訂做）

測試機構橫向移動距離1000mm；（可根據客戶要求訂做）

工作臺尺寸（長*寬）：1500x1000mm；（可根據客戶要求訂做）

外形尺寸：主機2000*1800*2180mm；（可根據客戶要求訂做）

電源：AC380,50/60Hz；

重量：主機3000kg。

附件箱標配：

特大平試臺：1個；碳化鎢鋼球壓頭：Φ5、 Φ10 各 1只；

標準布氏硬度塊：2塊；20倍讀數顯微鏡：1只。

該機的組成

該機由控制系統、主機兩部分組成。

控制系統采用德國西門子PLC可編程控制器。

主機機身及橫梁采用精密鑄造工藝，橫梁內部裝有硬度試驗機構，硬度試驗機構包含了試驗力加載裝置、自動測量裝置（帶下劃線的動能為可選型）。

試驗力加載裝置采用全自動閉環式控制系統。

自動測量裝置采用高精度攝像頭對壓痕進行抓拍，軟件測量壓痕顯示并保存硬度測試報告。

該機特點及優勢：

該機具備了：自動進給功能、高精度定位功能、自動試驗功能、自動測量功能、設定硬度范圍，超出范圍自動辨別不合格預警功能、控制系統防干擾功能。

該機工作流程簡介

開機后先設置好選定的試驗力，然后點擊前后按鈕控制工作臺前后運動，將工件的待檢測位置移至硬度測試機構的下方，然后點擊上下按鈕使橫梁上下運動，致使硬度測試機構移至離工件待檢測位置的距離（可縮短檢測所需的時間）。然后點擊加載試驗力按鈕，硬度試驗機構沿橫梁左右運動，依次完成對工件待檢測位置的加載試驗力、保持試驗力、卸載試驗力、自動測量的過程（帶下劃線的為可選型動能），然后硬度測試機構回歸起點位置，然后點擊按鈕控制工作臺退出工件。
