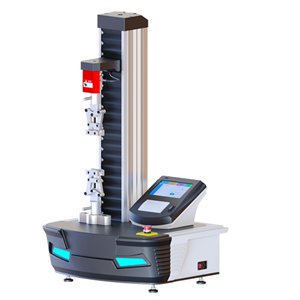

WDS單臂式數顯電子萬能試驗機

一、主要用途
    WDS單臂式數顯電子萬能試驗機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。

    可根據GB//ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數
二、主機結構
    WDS單臂式數顯電子萬能試驗機采用單臂式結構，主機部分由立柱、上橫梁、中橫梁、工作臺組成，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。
三、綜合性測試平臺
    微型計算機硬件平臺，準確實時采集處理數據，測控界面溫和、直觀層次分明清晰、操作簡單等特點。

四、試驗力測量：
    負荷測量：選用高精度輪輻式負荷傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率。可根據用戶需求配置多個傳感器，實現試驗力寬范圍的測量。
    位移測量：采用2000P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位動力控制系統，采用全數字伺服控制器，控制高性能的伺服電機驅動同步齒形帶，帶動兩對高精度無間隙的精密絲杠傳動，具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。
五、變形測量系統
   WDS單臂式數顯電子萬能試驗機可根據試驗標準的要求來選配大變形測量系統。
六、保護裝置
   WDS單臂式數顯電子萬能試驗機根據不同的試驗，可調節限位保護開關位置，有效防止夾具對撞。具有過載、過流、漏電等保護功能。
產品名稱 數顯式電子萬能試驗機
產品型號 WDS-02 WDS-05 WDS-1 WDS-2 WDS-5
結構形式 單臂式結構
試驗力（N） 200 500 1000 2000 5000
試驗力級別 1級
試驗力測量范圍 2%--100%FS
試驗力示值相對誤差 ≤示值的±1%
力分辨率 1/50000
位移測量裝置 光電編碼器
位移示值相對誤差 ≤示值的±1%
位移分辨率 0.01
位移速率調節范圍（mm/min）   0.05-500無極調速
安全保護裝置 機械限位保護和軟件過載保護
有效拉伸空間 600（加高型850）
拉伸夾具 根據材料選配
主機外形尺寸 420×280×1580
主機電源 0.3KW/AC220V±10%
主機重量（KG） 150
